白平衡、动态范围和色彩还原测试卡

动态范围测试卡

动态范围测试即灰阶测试。按测试安排要求对测试图卡Mx2.0 进行拍摄，将拍摄图像输入电脑中，在每个灰度条中截取面积不小于 30%的灰度块，读出所截取的每个灰度块的灰度值，若两相邻灰阶之间的灰度值之差大于等于 8，则认为这两个灰阶是可以分辨的，从而可以得到从黑到白可分辨的灰阶的级数。

用ISeetest 辅助分析，可以直观的得出灰阶曲线，如图：

白平衡测试卡

在色温3400K 和 6500k 照明条件下，按测试安排要求对彩色图卡进行拍摄，将拍摄图像输入电脑，在色块 19～24 中截取面积不小于 30%的区域，计算所截取区域的 RGB 平均值 R、G、B，并计算 Max（R、G、B）-Min（R、G、B）得到 RGB 三色值偏差，19～24 这 6 个色块的 RGB 三色值偏差都应满足相应技术要求。

用ISeetest 辅助分析，可以得出简单的偏差值，如图：

色彩还原准确度测试

安测试安排要求对色彩还原测试卡进行拍摄，将所拍摄图像输入电脑。取13~15三个色块，每个色块中截取面积不小于30%的色块，将测试图卡和所截取色块的色彩空间转换成CIEL*a*b色彩空间，测R、G、B值，计算得出L*a*b*值。

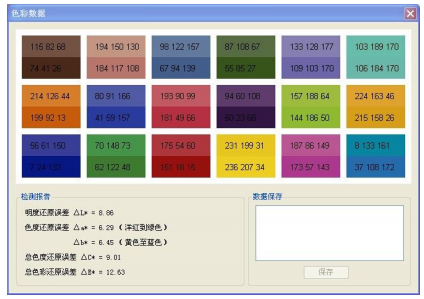

用ISeetest辅助分析，可以方便的得出测试结果，如图：
