脉冲灰度测试卡

脉冲灰度测试卡简介

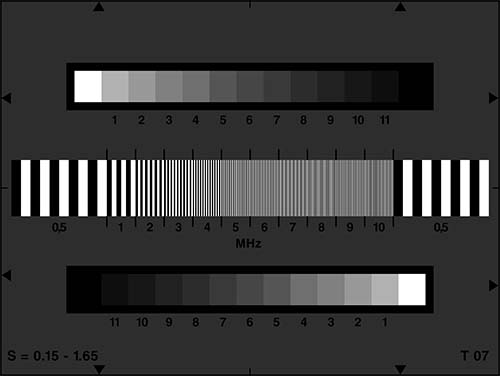

在灰色背景（D= 0.75，remission=18％）的中心位置被布置一行光栅，其产生的摄像机输出信息0.5到10MHz的频率。上下两条逆流的黑白灰度测试条分布。

其校准的灰块从1到11的密度和反射率值如下表：

这里说密度是基于BASO4=0和等级等于0.15级别。两个外区域（0和12）是白色的（D =0.05，反射率= 90％）和黑色。由于反射材料的在本领域应用的可能性可以设计出比等级11（D〜1.55）密度更低的测试卡。

灰阶实现半色调再现的评估。具有特殊的测量系统（VX700，视频选项，Optest VTC1），也可以决定照相机的伽马。

使用线栅格能够确定对比度变换函数。脉冲信号幅度参考值是在0.5MHz。为了可以测量中间、上下边缘的CTF（对比度传递函数）摄像机必须上下回转。必须小心避免信号消减影响黑白级别测定。

测量步骤

测量可以在各种相机输出信号进行，但优选在Y亮度信号（或编码Y中完美B和W平衡）。在图像的中心和角测量，记录拍摄镜头的横向色相差。除了确定相机响应的特定值5MHz，根据其他频率的响应的测量值来绘制一个曲线，根据测试卡分析的空间频率给出对比度损失（或调制）。推荐测量0.5兆赫和1至7兆赫的频率脉冲串。测量得到CTF。

计算公式可以根据CTF值来计算MTF：
MTF（8N）=π/4 CTF（N）+1/3 CTF（3N） - 1/5 CTF（5N）+1/7 CTF（7N） - 1/9 CTF（9N）+1/11 CTF （11N）...]
其中，N是所分析的测试卡的空间频率; N=TVL/ H
